บทที่ 9 การติดตั้งอุปกรณ์

บทที่ 9 การติดตั้งอุปกรณ์

สาระสำคัญ
    การใช้งานเครื่องคอมพิวเตอร์ จำเป็นจะต้องมีการเชื่อมต่ออุปกรณ์ต่อพ่วงอื่น ๆ เช่น เครื่องพิมพ์ สแกนเนอร์ กล้องดิจิตอล เป็นต้น การติดตั้งจำเป็นจะต้องมีความรู้ในการต่อพ่วงแลี่จะสามารถลงไดรเวอร์ เพื่อทำให้อุปกรณ์ที่นำมาต่อพ่วงใช้งาน

เรื่องที่จะศึกษา
- พอร์ตเชื่อมต่ออุปกรณ์ต่อพ่วง
- การติดตั้งเครื่องพิมพ์
- การติดตั้งสแกนเนอร์
- การติดตั้งกล้องดิจิตอล

จุดประสงค์การเรียนรู้

1. อธิบายหน้าที่พอร์ตเชื่อมต่ออุปกรณ์ต่อพ่วงได้
2. ต่อสายสัญญาณต่าง ๆ ที่อยู่หลังเครื่องได้
3. ติดตั้งเครื่องพิมพ์ได้
4. ติดตั้งสแกนเนอร์ได้
5. ติดตั้งกล้องดิจิตอลได้

พอร์ตเชื่อต่ออุปกรณ์ต่อพ่วง
     พอร์ตเชื่อต่ออุปกรณ์ต่อพ่วง คือตำแหน่งที่ใช้ในการต่อสายสัญญาณไปยังอุปกรณ์ต่อพ่วงเทคนิคต่าง ๆ การเชื่อมต่อให้ศึกษาจากข้อมูลหรือสังเกตจากสัญลักษณ์ที่บริเวณจุดเชื่อมต่อก่อนทำการต่อสายสัญญาณ ต่อไปจะขอแนะนำพอร์ตที่ใช้เชื่อมต่ออุปกรณ์ที่อยู่หลังตัวเครื่องดังนี้

ปลั๊กไฟ
    เป็นจุดที่ใช้เชื่อมต่อกับสายไฟเพาเวอร์มี 2 จุดด้วยกันคือจุดที่ต่อเข้ากับปลั๊กไฟบ้าน 220 โวลท์ และจุดที่ต่อเข้ากับจุดต่อปลั๊กไฟแล้วนำไปเสียบเข้าปลั๊กไฟบ้าน 220 โวลท์ ส่วนปลั๊กไฟที่ใช้สำหรับต่อกับจอภาพอาจจะต่อที่ตำแหน่งปลั๊กไฟต่อกับจอภาพหรือแยกไปต่อกับไฟบ้านอีกจุดจุดหนึ่งก็ได้

พอร์ตต่อภาพ
พอร์ตต่อจอภาพเป็นจุดที่นำสายสัญญาณต่อเข้ากับการ์ดจอที่บริเวณหัวต่อแบบ DB15 ที่เรียกว่า DB15  เพราะมีจำนวนขาของสัญญาณจำนวน 15 ขา แล้วนำสัญญาณจากการ์ดจอไปแสดงผลยังจอภาพ

พอร์ต PS/2 ของเมาส์และคีย์บอร์ด

    พอร์ต PS/2 ของเมาส์และคีย์บอร์ดจะมีลักษณะเหมือนกันคือมี 6 รู เป็นจุดที่ใช้เชื่อมต่อเมาส์และคีย์บอร์ด จุดที่ใช้สังเกตคือสัญลักษณ์บริเวณจุดต่อหรือสีของพอร์ต ถ้าเป็นพอร์ตสำหรับต่อเมาส์จะมีสีเขียวแต่ถ้าเป็นพอร์ตสำหรับต่อคีย์บอร์ดจะเป็นสีม่วง ในกรณีที่ต่อผิดจะทำให้คอมพิวเตอร์ไม่สามารถทำงานได้

พอร์ต USB

    เป็นพอร์ตแบบอนุกรมที่ใช้เชื่อมต่ออุปกรณ์ได้หลายประเภท เช่น แฮนดรี้ไดรฟ์ เครื่องพิมพ์ กล้องดิจิตอล สแกนเนอร์ เป็นต้น ระบบปฏิบัติการที่สนับสนุนการทำงานกับอุปกรณ์ USB คือระบบปฏิบัติการวินโดวส์ตั้งแต่รุ่น 98

พอร์ตขนาน

    พอร์ตขนาน (Parallel Port) เป็นจุดที่ใช้เชื่อมต่อเครื่องพิมพ์รุ่นเก่าเข้ากับเครื่องคอมพิวเตอร์เพื่อใช้

ในการพิมพ์ข้อความหรือรูปภาพออกทางกระดาษพิมพ์

การติดตั้งเครื่องพิมพ์

ขั้นตอนที่ 1 ดูว่าเครื่อง printers พร้อมที่จะใช้งานหรือไม่ โดยตรวจสอบที่สายเครื่องprinters ต่อกับเครื่องคอมพิวเตอร์หรือไม่ หากยังให้เสียบสายเครื่องคอมพิวเตอร์เข้ากับเครื่อง printers แล้วเสียบปลั๊กเครื่อง printers พร้อมที่จะใช้งานได้

ขั้นตอนที่ 2 ไปที่ เมนู Start เลือกที่ settings แล้วเลือก printers

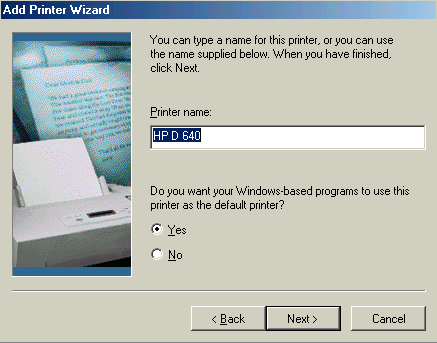

ขั้นตอนที่ 3 เลือกที่ Add printers จะปรากฏหน้าต่าง Add Printers Wizard จากนั้นกด Next

ขั้นตอนที่ 4 เลือก Local printers แล้วกดปุ่ม Next

นตอนที่ 5 จากนั้นจะปรากฏหน้าต่างถามหารุ่นของ printers ที่ท่านต้องการ ตัวอย่างเช่น HP LaserJet 2000

ขั้นตอนที่ 6 หากไม่มีรุ่นของ printers ที่ต้องการให้คลิกที่ปุ่ม Have Disk จากนั้นให้นำแผ่น Drive ของเครื่องprinters รุ่นที่ต้องการมาทำการติดตั้ง

ขั้นตอนที่ 7 เลือกรุ่นของ Printers ที่ต้องการแล้วกด Next

ขั้นตอนที่ 8 เลือก Port Printers ที่ต้องการแล้วกด Next

ขั้นตอนที่ 9 จะปรากฏหน้าต่างถามว่าต้องการทดสอบพิมพ์หรือไม่ ถ้าต้องการตอบ Yes ถ้าไม่ต้องการ ให้ตอบ No จากนั้นกดปุ่ม Finish เสร็จสิ้นการติดตั้ง

การติดตั้งสแกนเนอร์

ผู้ใช้เข้าระบบตามปกติ ให้หน้าจอหลักสังเกตเมนู เครื่องมือ แล้วเลือกเมนู โปรแกรม WebScan ตามระบบปฏิบัติการของเครื่องที่จะติดตั้งโปรแกรม

กดที่เมนู เพื่อเริ่มขั้นตอนการติดตั้งโปแกรม  โดยสามารถแบ่งขั้นตอนการติดตั้งออกเป็น 3 ขั้นตอน หลักๆ ดังนี้

-          ขั้นตอนการ ดาวน์โหลดโปรแกรม

-          ขั้นตอนการเปิดโปรแกรม webscan.zip

-          ขั้นตอนการติดตั้งโปรแกรม webscan (Setup)

1.       ขั้นตอน ดาวน์โหลดโปรแกรม  เป็นการสำเนาโปรแกรมการติดตั้งจากเครื่องแม่ข่าย (Server) มายังเครื่องลูกข่าย (WorkStation,Client) หรือ อาจสำเนา (Copy) จากเครื่องหรือแหล่งที่เคยดาวน์โหลดมาแล้วก็ได้ ซึ่งหลังจากเลือกทำงาน ที่เมนู ระบบจะเริ่มทำงาน

เลือก ¤ Save this program to disk   จากนั้นกดปุ่ม [OK] เพื่อเริ่มสำเนาโปรแกรมจากเครื่องแม่ข่าย

โดยระบบจะถามสถานที่เก็บไฟล์ ซึ่งผู้ใช้จะต้องกำหนดแหล่งที่เก็บให้ระบบก่อน โดยอาจกำหนดเป็น Path C:\Temp ก็ได้  สำหรับโปรแกรมที่สำเนาระบบจะกำหนดชื่อมาให้เป็น  webscan.zip

กดปุ่ม Save เพื่อเริ่มสำเนาโปรแกรมไปเก็บยังแหล่งที่เลือก

ระบบจะทำการสำเนาโปรแกรม ผู้ใช้สังเกตการทำงานและรอจนครบ 100% ระบบจะปิดหน้าจอและ กลับมาที่หน้าหลักตามปกติ ถือเสร็จขั้นตอน ที่ 1

ส่วนโปรแกรมที่ ระบบจะส่งมาให้ จะอยู่ในรูปของ ZipFile เป็นการลดขนาดไฟล์ และประหยัดเวลาการโหลด

2.       ขั้นตอนการเปิดโปรแกรม webscan.zip  หลังจากระบบส่งโปรแกรมมาให้แล้ว ผู้ใช้จะต้องไปแหล่งที่เก็บsหรือ ดาวน์โหลดไว้ เพื่อเปิดโปรแกรม Zip (UnZip)

สังเกตโปรแกรมชื่อ Webscan  ผู้ใช้กดดับเบิลคลิกส์ระบบจะขยายไฟล์ (เครื่องที่ใช้ระบบต้องมีโปรแกรม WinZip เพื่อสั่งทำงาน) จากนั้นเลือกแหล่งที่เก็บไฟล์ หลังจากขยาย

กดปุ่ม UnZip เพื่อเริ่มขยายหรือ แตกไฟล์ที่ Zip ในแหล่งที่กำหนด (Unzip to folder)

หลังจากเสร็จขั้นตอนการ Unzip ไฟล์ และมาตรวจสอบผู้ใช้จะพบไฟล์ Setup.exe ซึ่งเป็นโปรแกรมสำหรับสั่งติดตั้งโปรแกรมสแกน

ผู้ใช้สามารถกดดับเบิลคลิกส์ ที่ Setup เพิ่มเริ่มติดตั้งโปรแกรมพิมพ์เอกสาร

3.       ขั้นตอนการติดตั้งโปรแกรม ซึ่งถือเป็นขั้นตอนสุดท้ายในการติดตั้งโปรแกรมสแกนเอกสาร โดยผู้ใช้ดับเบิลคลิกส์ ไฟล์ Setup ระบบจะเริ่มติดตั้งซึ่งผู้ใช้ กดที่ปุ่ม [ Next > ]    2 ครั้ง

ระบบจะเริ่มทำการติดตั้งโปรแกรมให้เองอัตโนมัติ โดยผู้ใช้สังเกตการทำงาน และรอจนครบ 100%

ในกรณี ที่ต้องการยกเลิก ผู้ใช้สามารถกดปุ่ม Cancel  เพื่อยกเลิกการติดตั้งโปรแกรม แต่ก็ไม่มีผลไดๆ ผู้ใช้สามารถเรียกติดตั้งได้อีกหากต้องการ

จากนั้นระบบจะให้ผู้ใช้ป้อน หมายเลข IP Address: ของเครื่องแม่ข่ายที่จะต้องส่งข้อมูล ในการสแกนเข้าไปเก็บ (FTP Upload)  ส่วน Virtual Directory ระบบกำหนดมาให้แล้ว ผู้ใช้กดปุ่ม  [OK] เพื่อติดตั้งขั้นตอนต่อไป

หลังจากเสร็จขั้นตอนการ IP Address (ระบบจะไม่ตรวจสอบความถูกต้องให้ว่า IP ที่ป้อนมีหรือไม่ ผู้ใช้จะต้องทราบ และได้ข้อมูล IP Address มาแล้วอย่างถูกต้อง ) จากนั้นระบบจะแสดงหน้าจอการทำงาน ผู้ใช้เลือกที่ ¤ No., I will restart my computer later   และ กดปุ่ม Finish  2 ครั้ง

ซึ่งถือเป็นการเสร็จขั้นตอนการติดตั้งโปรแกรม ส่วนโปรแกรม สำหรับ Setup.exe และ ไฟล์ประกอบสำหรับการติดตั้งทั้งหมด ใน c:\temp สามารถลบทิ้งได้ หรือ Copy เก็บไว้ เพื่อใช้ติดตั้งโปรแกรมในเครื่องต่อๆ ไป โดยไม่ต้องทำงานในขั้นตอนที่ 1 และ 2ผู้ใช้สามารถเรื่องขั้นตอนที่ 3 ทำงานในเครื่องต่อๆ ไปได้ทันที
